一、產品概述：
TAG-9000衛星高壓無線語音核相儀（以下簡稱“儀器”）用于遠距離（相距300米～800千米）核對高壓相位是否同相，相序顏色是否標注正確。也可用于近距離并網或環網核相。儀器適合1V～220KV輸電線路帶電作業和二次側帶電作業，具有高壓驗電功能。儀器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相器的諸多缺點。儀器采用GPS授時技術，兩臺（或多臺）儀器可以相隔幾百公里核相。
二、工作原理：
發射器可以判斷線路是否帶電，測量線路相位和頻率，并將測量數據發送給主機，主機由GPS授時后同時測量，計算兩臺主機相位差值即為兩線路相位差值，判斷兩線路同異相。儀器測量原理的核心是兩主機同步測量的時間差異，采用GPS授時將兩主機的時間同步，其同步差異小于10納秒。由此引入的相位誤差小于0.1度。
三、TAG-9000衛星高壓無線語音核相儀使用方法圖：

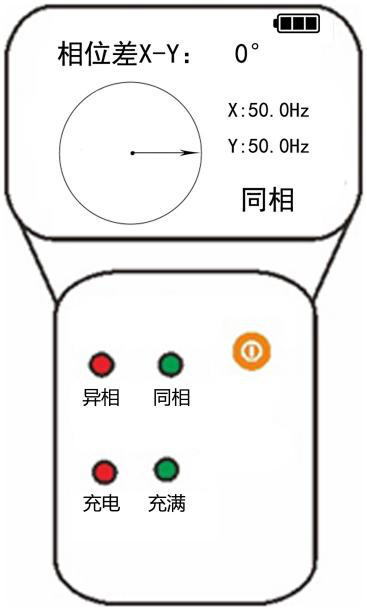

指示燈：
異相紅燈亮：兩線路異相。
同相綠燈亮：兩線路同相。
充電紅燈亮：正在充電。
充電綠燈亮：電已充滿。
按鍵：
1)長按開機或關機。
2)短按近程測量模式和遠程測量模式切換。
補充：
1)右上角有電量指示；
2)下端有充電接口插孔。

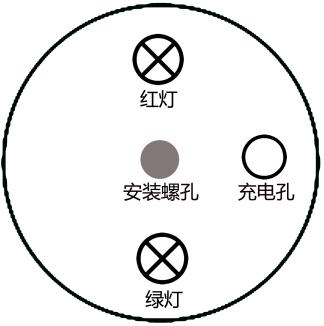

指示燈：
測量時:紅燈和綠燈交替閃爍。
充電時:紅燈亮正在充電，綠燈亮已充滿。
蜂鳴器：
接觸到高壓帶電線路則蜂鳴器響2秒，表示線路帶電。
安裝螺孔：
與伸縮絕緣桿相連。
充電孔：
充電時：連接充電器。
自檢時：連接測試線接地端。
檢測時：連接接地線。

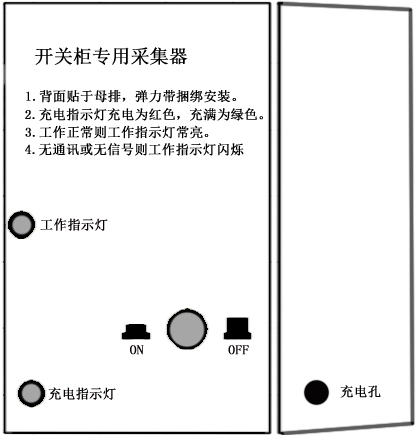

指示燈：
開機時:工作指示燈為紅色常亮。
測量時:工作指示燈為綠色常亮。
充電時:充電指示燈充電為紅色充滿為綠色。
蜂鳴器：
接觸到高壓帶電線路則每隔4秒蜂鳴一次，表示線路帶電。
彈力帶：
將采集器貼于母排，用彈力帶捆綁安裝。
充電孔：
充電時連接充電器。
3、儀器自檢方法

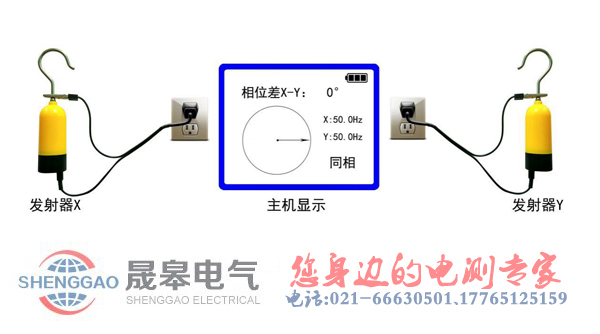

發射器連接測試線(操作圖如下)。發射器啟動，蜂鳴2秒，紅綠兩指示燈交替閃爍。接收主機開機，在測量界面顯示對應發射器信息。則發射器與主機工作均正常。異常現象及其處理，請詳見儀器檢查與故障判斷。
