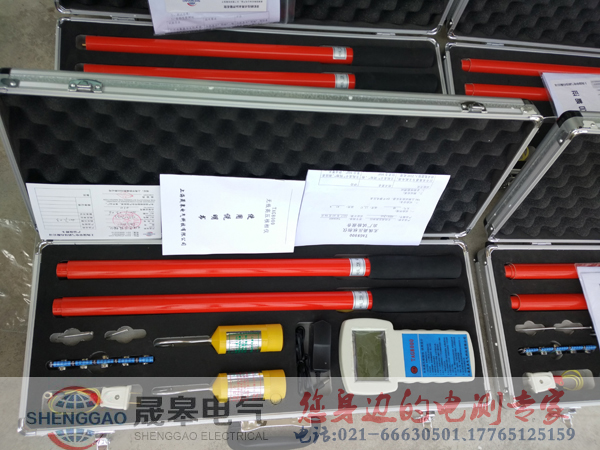

上海晟皋電氣科技有限公司生產銷售的TAG8000高壓無線核相儀，應用于電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能具備很強的抗干擾性，符合（ EMC ）標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由采集器取出，經過處理后直接發射出去。由核相儀接收并進行相位比較，對核相后的結果定性。因本產品是無線傳輸，真正達到安全可靠、快速準確，適應各種核相場合。
技術參數：
①準確度：同相誤差≤15°，不同相誤差≤15°
②采樣速率 3 次 / 秒
③X和Y采集器電源電壓為7.5V ±1.5V
④X和Y采集器工作電流≤4mA
⑤主機和 X、Y采集器的視距傳輸距離為約100m
⑥工作環境：-35°┉ +50° 濕度：≤95%RH
⑦儲存環境：-40°┉ +55° 濕度：≤95%RH
⑧本產品主機所測電壓等級為 0.38KV┉500KV
高壓無線核相儀的原理和使用接線圖：
高壓相位檢測器由兩個在電氣上互不相連的發射器和接收器組成，兩個裝置上均裝有電極，電極可與被測導線相連（或接觸），一只紅色的發射器其電極的形狀為鉤形以便掛到導線上，另外一只黃色的為接收器，其電極的形狀為丫形便于接觸導線，這些電極均作為發射與接收信號的天線之用，發射器與接收器的端部均應與配套的絕緣操作桿相接。
發送裝置正常工作后將采集的具有相位關系的電網電壓信號進行處理后進行調制，然后向接收裝置進行發射，接收裝置將接收到的具有相位特性的電網電壓信號解調后與接收裝置本身采集到的具有相位關系的電網電壓信號進行實時比較，即可測出其相位差值。PD-I型高壓相位檢測器在電力線路核相時認為相位差值小于10°為同相，相位差值大于30°為異相。
