一、產品簡介
SG-8600D多功能核相儀(無線高壓相序表)(以下簡稱“儀器”)用于測定三相線相序、ABC之間相位差,也可以用于核相操作。儀器適合6KV~220KV輸電線路帶電作業,同時具有高壓驗電功能。
儀器采用無線傳輸技術,操作安全可靠,使用方便。使直接測量高壓線路相序成為可能。符合電力安全工器具質量監督檢驗測試相關標準。
二、工作原理
儀器由X發射器、Y發射器、Z發射器和接收主機組成。三個發射器將各自線路的相位、頻率信號發回給接收主機。由接收主機計算三條線路之間的相位差,判斷相序。
三、安全事項
1、現場測試時,應按電力部門高壓測試安全距離標準進行操作。
2、標準配置絕緣桿3米,對應電壓等級為 ≤ 220kV。如測量線路電壓高于220KV時,請使用長度大于3米的絕緣桿。
3、操作時手持位置不要超過絕緣桿手柄位置。

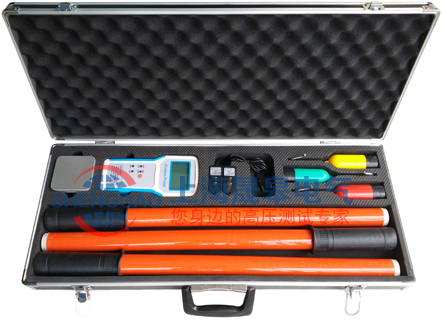

四、產品圖片
附件清單:
物品名稱 |
數量 |
鋁合金機箱 |
1個 |
接收主機 |
1個 |
發射器 |
3個(X、Y、Z發射器各1個) |
伸縮式絕緣桿(3米) |
3根 |
充電器 |
2個 |
尖頭端子 |
3個 |
市電專用測試線 |
3條 |
開關柜感應取電測試線 |
3套(選配) |
說明書、合格證、保修卡 |
各1份 |
出廠檢驗報告 |
1份 |
技術特性
1、相位差準確度:誤差≤10°。
2、頻率準確度:±0.1HZ。
3、本產品所測電壓等級為6KV-220KV。
4、發射器和接收主機的傳輸距離大于130米。
5、相序結果判斷:A->B->C兩兩相差120°為順序;非順序為逆序。
6、核相結果判斷:相位差≥30°為異相,相位差<30°為同相。
7、真人語音提示測量結果。
8、主機顯示電池電量,半小時無操作自動關機。
9、三個發射器和接收器均內置可充電鋰電池。
10、高壓測量時泄漏電流<10uA。
11、發射器工作功耗<0.1W,接收主機工作功耗<0.4W。
12、工作環境:-35℃--- +45℃ 濕度≤95%RH。
13、儲存環境:-40℃--- +55℃ 濕度≤90%RH。
14、整機重量:約6.5KG。
15、儀器包裝尺寸:長71cm*寬35cmm*高11cm。
